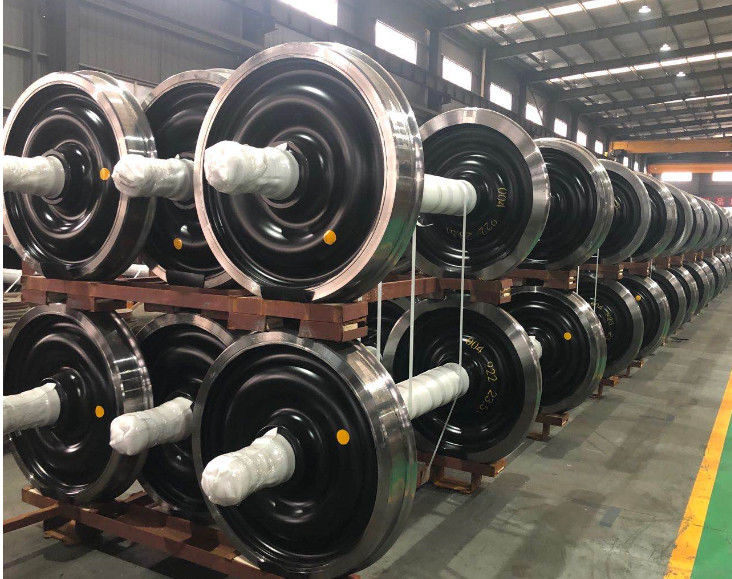

Gruppi di ruote, di passo 1435 mm, con ruote monoblocco di 920 mm, per carico su assi di 22,5 t

Secondo le specifiche tecniche EN EN13260 (insieme di ruote); EN EN13261 (assi) e EN EN EN13262 (ruote).

Principali caratteristiche tecniche:

- diametro 1435 mm

- lunghezza totale dell'asse 2180 (+1/-1) mm

- distanza tra gli assi dei cuscinetti 2000 mm

- distanza tra le due ruote premute sull'asse: 1360 (+1/-1)

- pressione nominale della ruota sul diametro dell'asse f 200 mm

- peso del gruppo di ruote circa 998 kg

- diametro di laminazione della ruota di 920 mm (+4/-0)

- diametro della ruota del segnale limite di usura di 840 mm (+2/0)

- larghezza del cerchio della ruota 135 (+1/-1) mm

- diametro interno del cerchio della ruota sul lato della labbra di 810 mm (+ 0/-4 mm)

- diametro interno del cerchio della ruota opposto al lato del labbro di 810 mm (+ 0/-4 mm)

- spessore della tela:

- a collegamento con il cerchio 20 (+2/-0) mm

- in connessione con la navata 20 (+2/-0) mm

- diametro esterno del mozzo sul lato opposto al labbro di 240 (+4/-0) mm

- diametro esterno del mozzo sul lato del labbro di 240 (+4/-0) mm

- lunghezza del mozzo: 185 (+3/-0) mm

- diametro del corpo dell'asse di 173 mm (+2/-0)

- pressione nominale della ruota sul diametro dell'asse di 200 mm

- profilo di laminazione conforme alla norma EN13715-S1002/h28/e32.5/6,7%

- lunghezza totale dell'asse 2180 (+1/-1) mm

- diametro del giornale dell'asse di 130 p6 ((+0,068/+0,043) mm

- lunghezza del giornale dell'asse 191 (+ 0,5/- 0,5) mm

- diametro dell'otturatore dell'asse f 160 t7 (+0,174/+0,134) mm

- lunghezza dell'otturatore 58 (+1/-0) mm

- pressione nominale della ruota sul diametro dell'asse di 200 mm

- Flanchetta 30,5/32,5 mm.

Possiamo anche aggiungere vernice secondo le vostre esigenze.
