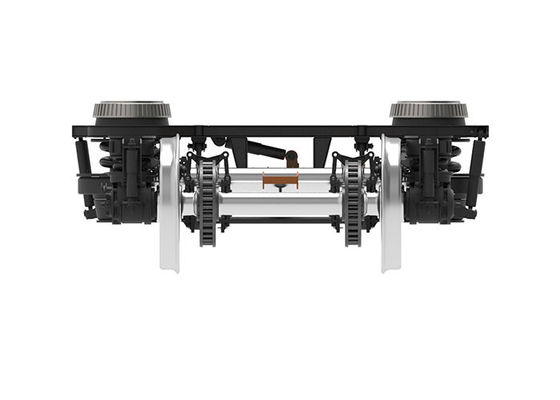

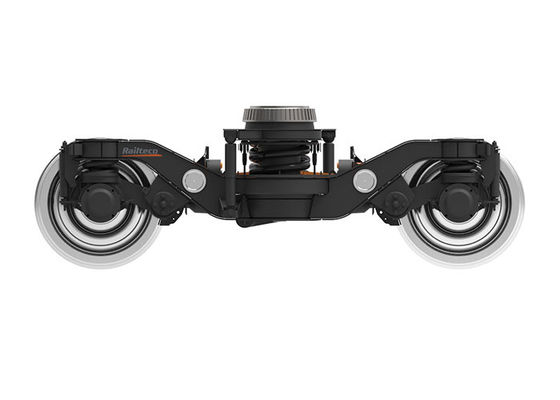

Carrello ferroviario Y32

Bogie ferroviario Y32 Carrello per carro ferroviario Set di ruote per carrello per carro ferroviario

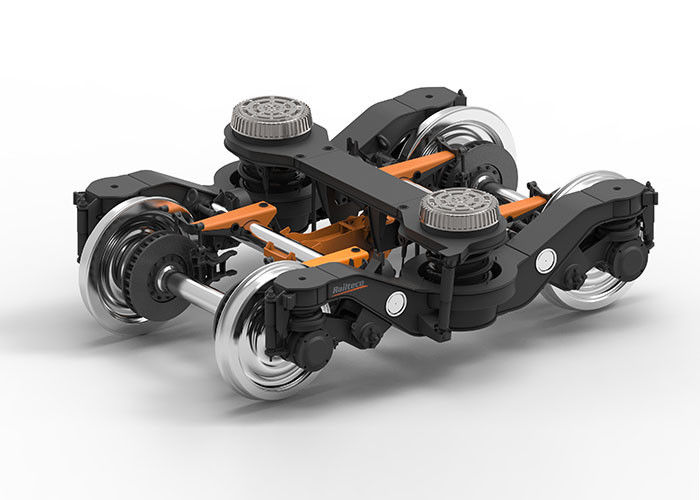

Descrizione del bogie ferroviario Y32:

Questo tipo di carrello è adatto principalmente per scartamento di 1435 mm, carico massimo per asse 16 t, velocità massima di esercizio 160 km/h per carrozze passeggeri. Il telaio del carrello adotta una struttura saldata a forma di H, la trave laterale è di tipo U e il supporto della molla del traversino è disposto al centro della trave laterale. Il materiale principale del telaio del carrello è S355J2+N. Il set di ruote adotta una ruota di diametro φ890mm, il battistrada della ruota è di tipo usurante secondo lo standard UIC; La fabbricazione di assi e set di ruote soddisfa i requisiti degli standard EN13260 ed EN13261.

Il carrello è composto principalmente da telaio, set di ruote, sistema di sospensione primaria, dispositivo a molla del traversino, sistema di frenatura manuale, sistema di frenatura di base, dispositivo di trazione e dispositivo ausiliario, ecc. I cuscinetti sul carrello adottano cuscinetti a rulli cilindrici corti centripeti SKF; Ogni carrello è dotato di un dispositivo di messa a terra ad un'estremità dell'asse. La sospensione verticale e le doppie molle elicoidali interne ed esterne sono adottate nella sospensione primaria, il posizionamento della scatola d'asse adotta un dispositivo di posizionamento a braccio rotante a giunto elastico. Dispositivo a molla del traversino per un gruppo di molle elicoidali singole situate nel supporto della molla del telaio, il traversino è posto sulla molla del traversino e la cassa è supportata direttamente sulle due molle elicoidali dal traversino, ci sono due ammortizzatori idraulici verticali e un ammortizzatore trasversale tra il traversino e il telaio. Il sistema di frenatura di base adotta ceppi freno in ghisa e tipo di frenatura a disco. La forza di trazione è trasmessa da una fune d'acciaio che collega la cassa alla trave longitudinale del telaio del carrello e riduce l'impatto longitudinale tra la cassa e il telaio del carrello.

Dati tecnici principali di Bogie ferroviario Y32:
